Kugghjulet är ofta sinnebilden för en mekanisk transmission. Även vi på Mekanex har utnyttjat detta och har till och med kugghjulet i vår logotyp för att i någon mån beskriva bolagets verksamhet.
Kugghjul kan tillverkas på många olika sätt och i ett antal olika material. De tillverkas även i näst intill oändligt antal storlekar, både storleken på kuggarna (modulen) och antal kuggar.

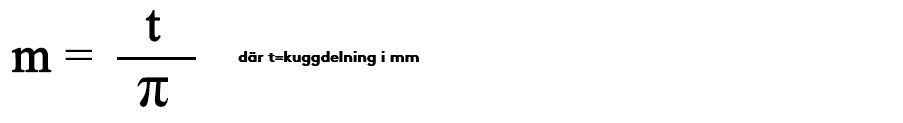

I Europa tillämpas i allmänhet kuggdimensionering enligt modulsystemet, som definieras enligt nedan:
Metriska kuggdelningar förekommer också och kan vara användbara i till exempel kuggstångs-applikationer eftersom man då kan få ett kugghjul att röra sig ett jämnt antal millimeter per rotationsvarv, vilket underlättar programmering i kuggstångsdrifter. Mekanex lagerhåller kugghjul med moduldelning i modul 0,5 till 6, men kan även tillhandahålla större moduler samt kugghjul och kuggstänger med metrisk delning.
Kugghjul kan tillverkas på flera sätt, vanligast är hjul med frästa kuggar, men kugghjul i plast kan även formsprutas. Kräver applikationen kugghjul med höga krav på noggrannhet och precision, kan kuggarna slipas. Mekanex lagerhåller kugghjul i stål med frästa kuggar och kuggkvalitet Q8 enligt DIN 3962/63/67. Vi lagerhåller även kugghjul i plast med både frästa kuggar och formsprutade hjul. Eftersom plastmaterialen är mer ”elastiska” än metaller får man inte samma kvalitet på kuggarna, normalt uppnås kvalitet Q9 på frästa hjul och formsprutade hjul blir ytterligare sämre.
Om krafterna som ska överföras är stora finns flera sätt att göra kugghjulen starkare. Man kan göra kuggarna större, dvs. välja en större modul. Om utrymmet är trångt kan man även härda kuggarna, normalt sett ger härdning en ökning av hållfastheten med en faktor 3. Ytterligare en möjlighet är att använda kugghjul med snedskurna tänder, då blir kuggbredden längre och överförbart moment blir motsvarande högre. Snedskurna kuggar har dessutom fördelen att de ger en lägre ljudnivå.
Kugghjul kan självklart även tillverkas mot ritning. Mekanex samarbetar med ett antal tillverkare i Europa, som levererar kugghjul mot ritning. För att få någon ekonomi på detta, brukar det krävas ett behov mellan 50 och 100 kugghjul per ordertillfälle. Har ni ett mindre behov kan vi även bistå med att bearbeta ett standardhjul så att det anpassas till era ritningar.
Samma sak gäller kuggstänger, har man ett stort behov av kuggstänger kan Mekanex tillhandahålla kuggstänger mot ritning, vid mindre antal bearbetar vi standardstänger så att de motsvarar era ritningar. Mekanex lagerhåller kuggstänger från modul 0,5 till 6. Vanligtvis lagerhåller vi 2 meter långa kuggstänger med slipade ändar så att de blir kontinuerligt påbyggbara. Med vår avancerade kaputrustning kan vi även leverera kuggstänger i önskade längder.
Vill ni veta mer om vårt utbud?
Vill ni veta mer om vårt utbud – kontakta gärna våra kunniga ingenjörer så hjälper de er till en bra kugghjulstransmission. Ni når oss på 08-705 96 60 eller skicka ett mejl till info@mekanex.se.
